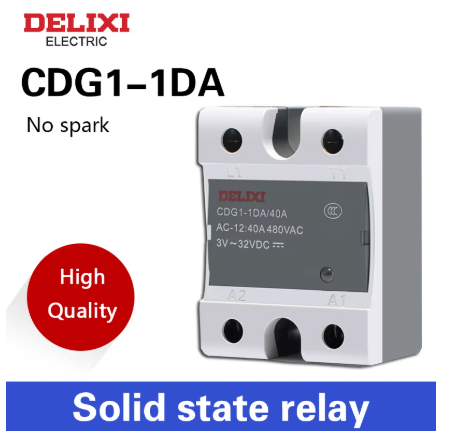

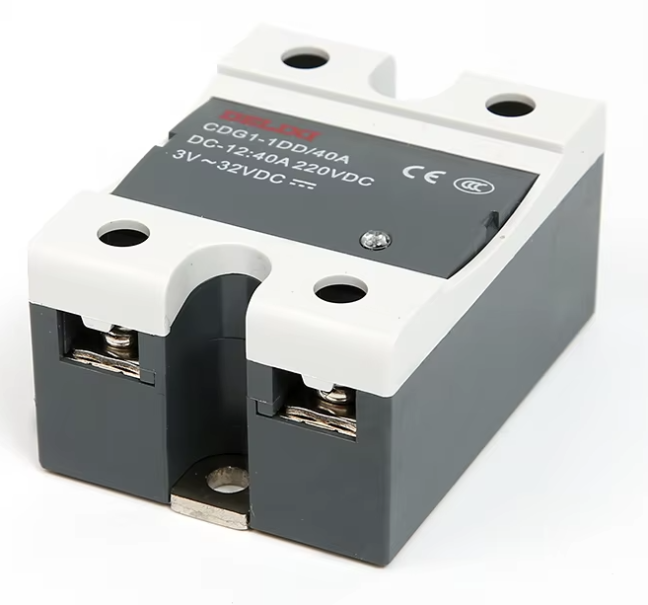

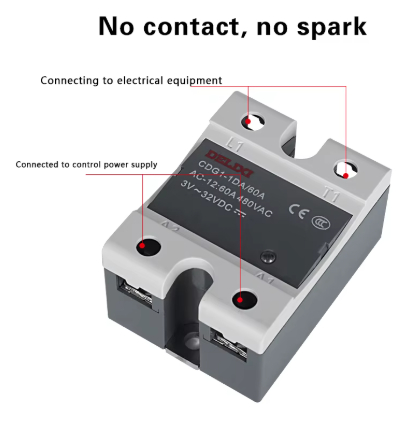

DELIXI CDG1 CDG1-1DA Polovodičové relé 80A Jednofázové DC Solid State Relay (SSR)

Obrázky jsou ilustrační!

SSR relé (Solid State Relay) je elektronické polovodičové zařízení určené k bezkontaktnímu spínání elektrických obvodů. Na rozdíl od tradičních mechanických relé, která k přepínání obvodů využívají pohyblivé části, SSR relé provádí tuto funkci pomocí polovodičových součástek, což zajišťuje jejich delší životnost, rychlejší reakce a vyšší spolehlivost.

Klíčové vlastnosti SSR relé

1. Bez pohyblivých částí

   • SSR relé nemají mechanické kontakty, což eliminuje problémy jako opotřebení, jiskření nebo hlučnost během provozu.
   • Díky tomu mají delší životnost než mechanická relé.

2. Rychlé spínání

   • Spínání a rozepínání je velmi rychlé, což je důležité v aplikacích vyžadujících vysokou frekvenci spínání.
   • Typická doba reakce SSR relé se pohybuje v mikrosekundách až milisekundách.

3. Tichý provoz

   • Na rozdíl od mechanických relé, SSR fungují zcela tiše, což je výhodné zejména v prostředí, kde je důležitá akustická pohoda.

4. Odolnost vůči vibracím a nárazům

   • Díky absenci pohyblivých částí SSR relé snadno odolávají vibracím a mechanickému namáhání.

5. Nízká spotřeba energie

   • SSR relé vyžadují minimální množství energie k ovládání vstupního obvodu.

6. Bezúdržbový provoz

   • Není nutná žádná pravidelná údržba jako u mechanických relé, což snižuje náklady na provoz a údržbu.

Hlavní součásti SSR relé

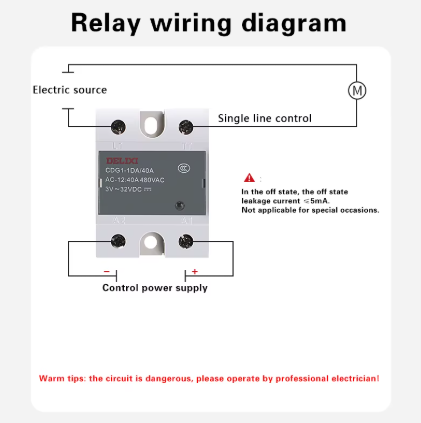

1. Vstupní obvod

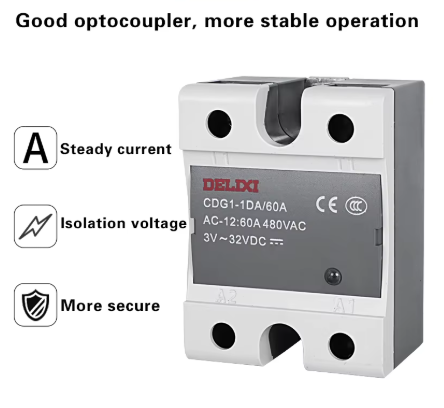

   Převádí vstupní signál (například DC nebo AC) na ovládací signál, který spustí polovodičový spínač. Často je zde použit optočlen pro galvanické oddělení vstupu a výstupu.

2. Řídicí obvod
   Zajišťuje správné spínání polovodičového prvku, například triaku, tyristoru nebo tranzistoru.

3. Výstupní obvod
   Přenáší elektrický výkon mezi zdrojem a zátěží. Zde se nachází hlavní spínací komponenta (obvykle triak, MOSFET nebo IGBT).

4. Chladič (volitelný)
   Některá SSR relé mají integrovaný chladič nebo vyžadují externí chladič, aby se zabránilo přehřívání při vysokých proudech.

Výhody SSR relé oproti mechanickým relé

• Delší životnost: Žádné opotřebení kontaktních ploch.
• Vyšší spolehlivost: Fungují bez rizika selhání způsobeného jiskřením.
• Rychlost: Ideální pro aplikace s častým spínáním.
• Menší rozměry: V kompaktním těle zvládnou vysoké proudy a napětí.
• Odolnost vůči prachu a vlhkosti: Některé typy jsou zalité pryskyřicí, což je činí ideálními pro náročná prostředí.

Nevýhody SSR relé

• Vyšší cena: Oproti mechanickým relé mohou být dražší.
• Mírné zahřívání: I ve vypnutém stavu může být přítomný drobný průchozí proud, což způsobuje mírné zahřívání.
• Nižší odolnost vůči přepětí: SSR relé jsou citlivější na přepětí a mohou vyžadovat externí ochranu (například varistory).

Typy SSR relé

1. Podle typu spínání:
   • AC SSR relé: Určeno pro střídavé zátěže. Typicky používají triaky.
   • DC SSR relé: Určeno pro stejnosměrné zátěže. Používají tranzistory (MOSFETy nebo IGBT).
2. Podle typu ovládání:
   • Nízkonapěťové (DC/DC, AC/DC)
   • Vysokonapěťové (AC/AC)
3. Podle provedení:
   • Jednofázová SSR relé: Spínají jednofázové zátěže.
   • Třífázová SSR relé: Určena pro třífázové systémy, například motory.

Oblasti použití SSR relé

1. Průmyslová automatizace: Řízení motorů, ventilátorů, topných těles, dopravníků a osvětlení.
2. Domácí spotřebiče: Mikrovlnné trouby, myčky nádobí, klimatizace.
3. Automatizace budov: Ovládání osvětlení, topení a dalších systémů.
4. Elektronika: Přepínání napájecích zdrojů nebo regulace výkonu.
5. Lékařská technika: Ovládání přesných přístrojů vyžadujících bezhlučný provoz.

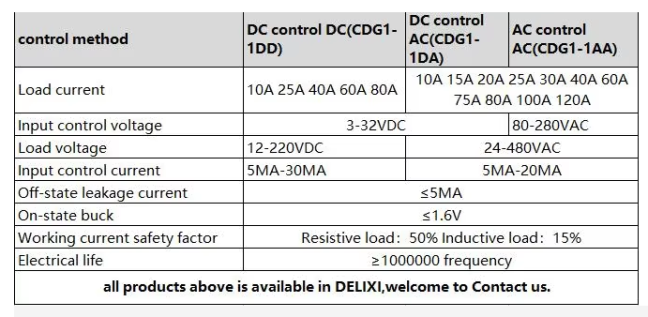

Technické parametry, které zohlednit při výběru

1. Jmenovité napětí a proud

   • Musí odpovídat parametrům zátěže.

2. Typ spínání

   • Zero-Crossing (spínání při nulovém průchodu napětí) pro snížení přepěťových špiček.
   • Random Turn-On (libovolné spínání) pro rychlé reakce.

3. Izolační napětí

   • Maximální hodnota napětí mezi vstupem a výstupem.

4. Rozsah ovládacího napětí

   • Napětí potřebné k aktivaci relé.

5. Montážní provedení

   • Na DIN lištu, přímo na desku plošných spojů nebo s montážním šroubem.

Příslušenství a doporučené produkty

• Chladiče pro zvýšení výkonu.
• Ochranné moduly proti přepětí.
• Montážní lišty a adaptéry.

Závěr

SSR relé je ideální volbou pro aplikace, kde je požadována vysoká spolehlivost, rychlost a dlouhá životnost. Díky své univerzálnosti najde uplatnění v mnoha oblastech, od průmyslu až po domácí technologie. Nabízíme široký výběr SSR relé pro různé typy zátěží a prostředí.
