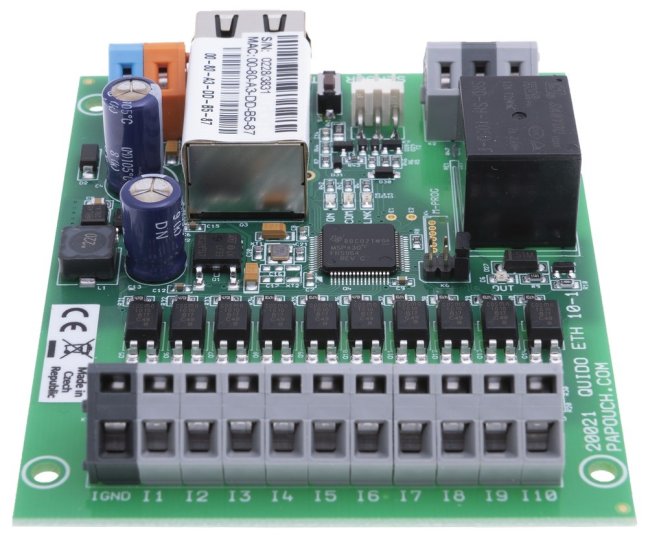

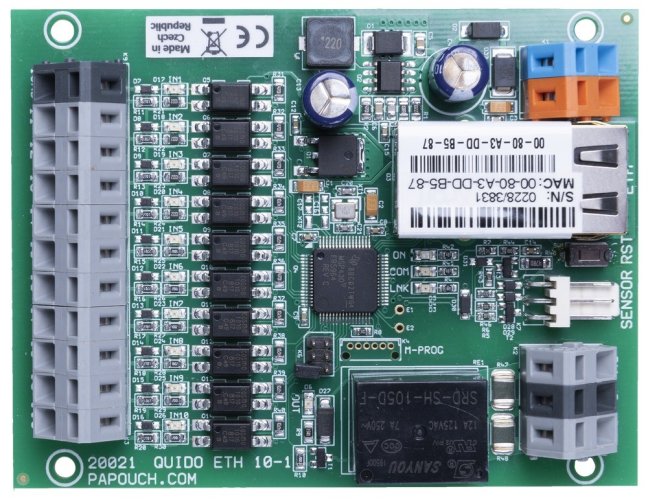

Quido ETH 10/1 má 10 digitálních vstupů, 1 výstupní relé a teploměr. Komunikuje přes Ethernet (počítačovou síť LAN). Vstupy jsou pro připojení napětí nebo pro kontakt, výstupy jsou osazeny relé s přepínacím kontaktem. Externí teploměr umí měřit od -55 až do +125 °C.
Teploměr pro Quido, krabičku, plexi kryt nebo úchyt pro montáž na lištu DIN můžete objednat samostatně. Více
Quido ETH 10/1 má 10 digitálních vstupů, 1 výstupní relé a teploměr. Komunikuje přes Ethernet (počítačovou síť LAN). Vstupy jsou pro připojení napětí nebo pro kontakt, výstupy jsou osazeny relé s přepínacím kontaktem. Externí teploměr umí měřit od -55 až do +125 °C.
Teploměr pro Quido, krabičku, plexi kryt nebo úchyt pro montáž na lištu DIN můžete objednat samostatně. Více
Ovládání a dohled přes Ethernet(10/100 Ethernet; běžná počítačová síť LAN)
Komunikační možnosti:Webové rozhraní, e-mail,Spinel,MODBUS TCP,SNMP,HTTP GET, XML, TCP a UDP datové spojení
E-mailová upozornění (port 25, email bez SSL zabezpečení).
Také ovládání z Windows programyQuidoFXaWix
Tip pro vývojáře:Knihovna Spinel.NET na Githubus příklady vC#a dokumentací v češtině
10galvanicky oddělených logickýchvstupů pro napětí nebo pro kontakt.
1 výstups přepínacím kontaktem relé.
1 teploměrna kabelu délky až 15 metrů (není součástí dodávky, je třebaobjednat samostatně)
Automatická reakce zařízení na změnu stavu vstupu.
Automatická reakce na změnu teploty.
Funkce počítání změn na vstupech.
Rozsah pracovních teplot od -20 do +60 °C.
Napájení z externího zdroje 8 - 30V.
Součástí dodávky jepáčkapro snadnou manipulaci se svorkovnicemi.
Základní funkce a blokový nákres Quido ETH
Základní funkce I/O modulu
Sledování stavu vstupů
Automatické odesílání e-mailu,HTTP GETu nebo datového paketu o změně na vstupech nebo stavu teploty
Počítání impulzů na vstupech nebo počítání změn stavu vstupů - pro vodoměry a elektroměry s impulzním výstupem
Ovládání výstupního relé s přepínacím kontaktem (manuálně nebo automaticky podle naměřené teploty)
Ovládání výstupů z Vašeho systému přes HTTP GET, TCP, MODBUS, apod.
Teploměr: měření teplot -55 až +125°C
Ukázka webové stránky z Quido ETH 8/8
Může se hodit
Podívejte se jak snadno jdeovládat Quido přes HTTP GET.
Máteelektroměr, vodoměr, apod. s impulzním výstupem?Připojte jej ke Quidu.
Jak Quidem spínat 230V?Podívejte se nanávod jak Quidem spínat vyšší napětí.
Příklad jak Quido integrovat dointeligentní elektroinstalace se systémem Loxone.
Má sepnutý kontakt stroje ve skladu sepnout relé na druhé straně areálu? Potřebujetepřenášet stavy kontaktůnebo jiné dvoustavové údaje na větší vzdálenost? Zkuste to přes Ethernet s I/O modulyQuido Duplex.
Hledáte zcelaautonomní I/O modul?Potřebujete sepnout výstup 1 když je sepnutý vstup 3 a 4, apod.? Nebo si nastavit sepnutí jen od 14:00 do 16:30ti? To všechno umíI/O moduly řady Teco.
Konfigurace přes webové rozhraní (příklad z Quido ETH 8/8)
