ESP ESP32-S3 CAM WiFi Bluetooth development board module onboard ESP32-S3 N16R8 dual TYPE-

Vlastnosti produktu:

1. ESP32-S3 je navrhnutý na základe modulu ESP32 S3-1 s integrovanou PCB anténou.

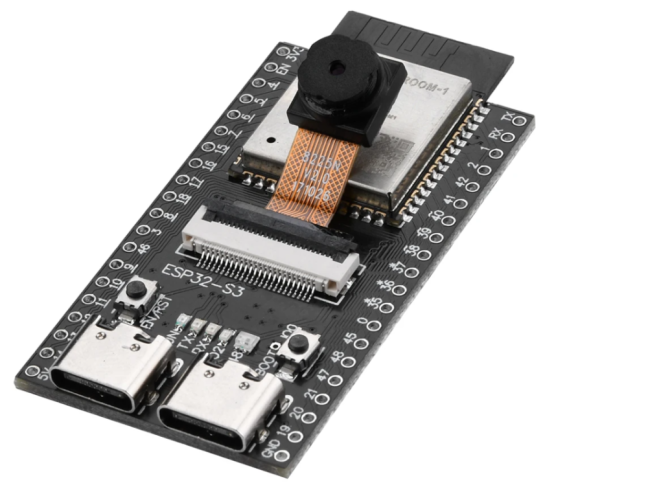

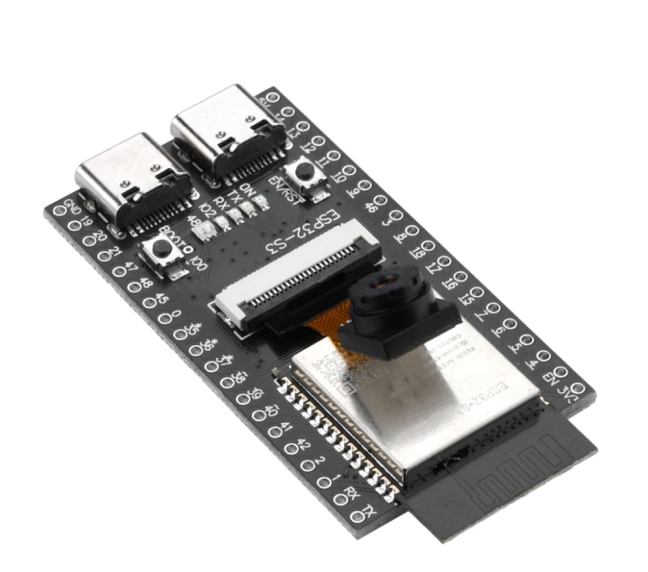

2. Vývojová doska ESP32-S3 môže byť vybavená dvoma voliteľnými kamerami: OV2640/OV5640.

3. ESP32-S3 je nízkoenergetický systém na čipe (SoC) s integrovanou bezdrôtovou komunikáciou Wi-Fi 2,4 GHz a nízkoenergetickým Bluetooth v duálnom režime.

4. ESP32-S3 má kompletný Wi-Fi subsystém a nízkoenergetický Bluetooth subsystém s prvotriednym nízkoenergetickým výkonom a RF výkonom, podporuje viacero nízkoenergetických pracovných stavov a môže spĺňať požiadavky na spotrebu energie v rôznych aplikačných scenároch.

5. Čip ESP32-S3 poskytuje bohaté periférne rozhrania a má rad jedinečných hardvérových bezpečnostných mechanizmov. Dokonalý bezpečnostný mechanizmus umožňuje čipu spĺňať prísne bezpečnostné požiadavky.

Výkonové parametre:

Riadiaca jednotka: Dvojjadrový 32-bitový procesor LX7 XtensaR, frekvencia až 240 MHz

Úložisko:

384 KB ROM

512 KB SRAM

16 KB RTCSRAM

8 MB PSRAM

Prevádzkové napätie: 3 V až 3,6 V.

Až 45 GPIO

2*12-bitový ADC (až 20 kanálov)

Komunikačné rozhrania:

2 rozhrania 12c

2 rozhrania 12s

4 rozhrania SPI

3 rozhrania UART

1 rozhranie USB oTG.

Teplotný rozsah: -40 až 65 stupňov Celzia

WiFi

Podporuje protokoly IEEE 802.11 b/g/n

Podporuje šírku pásma 20 MHz a 40 MHz v pásme 2,4 GHz

Podporuje režim 1T1R s dátovou rýchlosťou až 150 Mbps

Bezdrôtové multimédiá (WMM)

Agregácia rámcov (TX/RX A-MPDU, TX/RX A-MSDU)

Okamžité potvrdenie bloku (ImmediateBlock ACK)

Fragmentácia a defragmentácia – Automatické monitorovanie majákov (hardvérové TSF) – 4× virtuálne rozhrania Wi-Fi

Podporuje sieťovú infraštruktúru (lnfrastructure BSS) Režim stanice, režim SoftAP a režim Station+ SoftAP promiscuous. Upozorňujeme, že keď ESP32-S3 skenuje v režime stanice, kanál SoftAP sa zmení súčasne

Usporiadanie antény

802.11 mc FTM

Podporuje externý výkonový zosilňovač

Bluetooth

Bluetooth LE: Bluetooth 5, Bluetoothmesh

Režim vysokého výkonu (20 dBm, zdieľanie PA s Wi-Fi)

Podporuje 125 Kbps, 500 Kbps, 1 Mbps, 2 Mbps.

Rozšírenie reklamy

Viacnásobné sady reklám

Algoritmus výberu kanála č. 2

Súčasná prevádzka Wi-Fi a Bluetooth, zdieľanie tej istej antény

Pokročilé periférne rozhrania a senzory

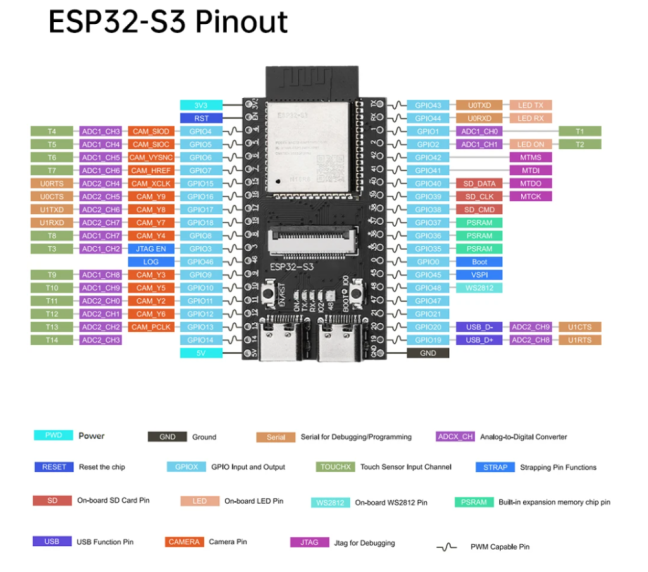

45 xGPIO portov

Digitálne rozhrania:

- 4xSPl

- 1xLCD rozhranie (8-bitové

- 16-bitové paralelných RGB, l8080, MOTO680), podporuje konverziu medzi RGB565, YUV422, YUV420, YUV411

- 1xDVP8-bitové~16-bitové rozhranie pre kameru

-3xUART

-2xl2C

- 2x 12S

- 1xRMT (TX/RX)

-1x pulzný počítadlo

-LED PWM radič, až 8 kanálov

- 1x plnohodnotné USB OTG

- 1 x USB sériový/JTAG radič

- 2x MCPWM

- 1 x SDIO hostiteľské rozhranie s 2 slotmi na karty

- Všeobecný DMA radič (GDMA), 5 prijímačových kanálov a 5 vysielacích kanálov

- 1xTWAI radič, kompatibilný s IS011898-1 (špecifikácia CAN 2.0)

Analógové rozhranie:

- 2x12-bitový SAR ADC, až 20 kanálov

- 1x teplotný senzor

-14x kapacitný GPIO senzor

Časovač:

- 4x54-bitový všeobecný časovač

- 1×52-bitový systémový časovač

- 3×watchdog časovač

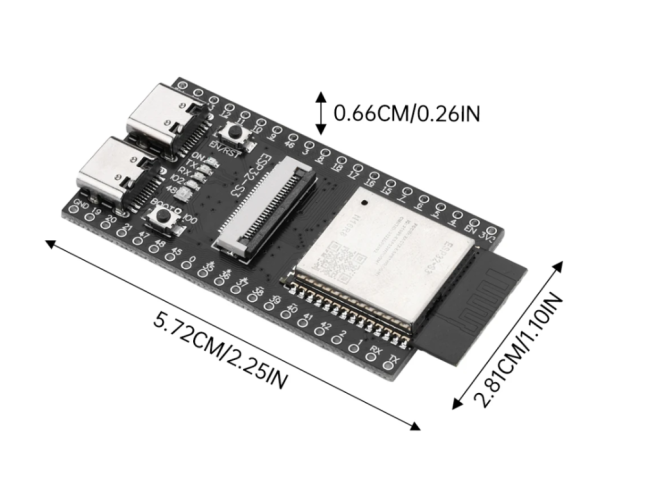

Rozmery produktu: 57 mm × 28 mm
